3. Інструктаж з ТБ
4. Вивчення нового матеріалу
Ознайомитися з частиною опису canvas щодо створення полотна, проведення контурів (ліній), виведення тексту і задання кольору (див. розділи 1−4, 8).

5. Закріплення вивченого матеріалу

Завдання. Створити програму «Графік функції», яка відображає криву. Координати x, y точки кривої задати функціями деякого параметра t ∈ [–10; 10]:


function   x(t) {  return t;
                 //  return Math.cos(5*t)
                }
function def(t) { //  return (t!=0.5);
                  return true;
                }
function   y(t) { // if (def(t)) return (t/8+0.0625)/(2*t-1);
                  // else        return 0;
                     return t/2+0.75;
                  // return t*t/4+t/3-0.25;
                  // return Math.sin(7*t);
                }

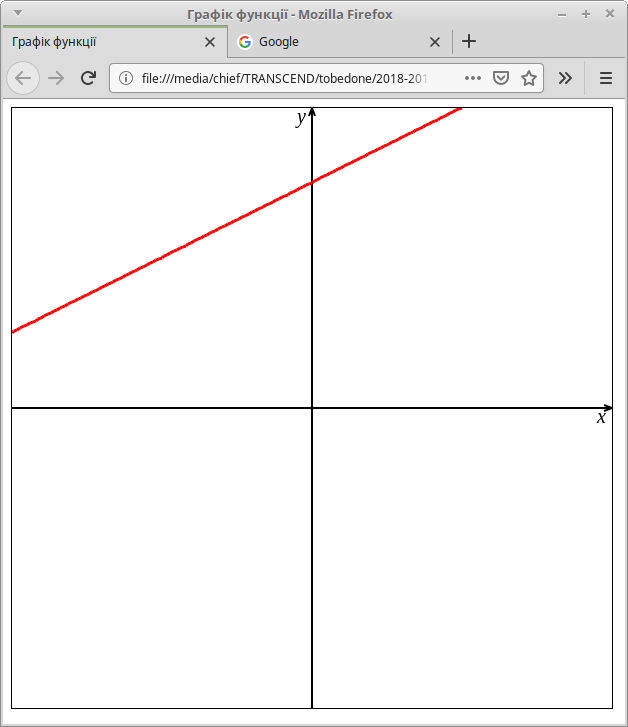

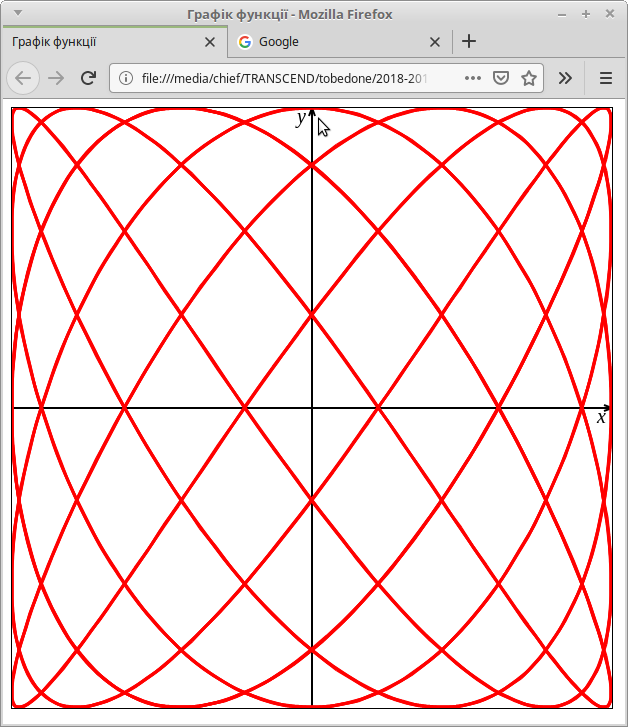

Криву наблизити ламаною червоного кольору шириною 3 пікселі. Подавати зображення прямокутника декартової площини зі сторонами, паралельними осям координат. Якщо цей прямокутник містить початок координат, зобразити осі координат чориними лініями товщини 2 пікселі зі стрілками, що вказують додатний напрям осей. Для квадрата, декартові координати точок якого лежать у межах від –1 до 1, отримати такі зображення:

Отриманий код записати з назвою Ваше прізвище у теку, вказану вчителем.

Поради до виконання.

1. Використати такі значення змінних.

   nx=600;   // розмір зображення по горизонталі
   ny=600;   // розмір зображення по вертикалі
   nj=2000;  // кількість ланок ламаної - наближення графіка
   t0=-10;   // найменше  значення аргумента
   t1=10;    // найбільше значення аргумента
   x0=-1;    // найменше  значення абсциси  на рисунку
   x1= 1;    // найбільше значення абсциси  на рисунку
   y0=-1;    // найменше  значення ординати на рисунку
   y1= 1;    // найбільше значення ординати на рисунку
   dx=x1-x0; // приріст абсциси  на рисунку
   dy=y1-y0; // прирiст ординати на рисунку
   dt=(t1-t0)/nj; // прирiст аргумента між вершинами ламаної
   txx=15;   // зсув підпису x по горизонталі від краю рисунка
   txy=15;   // зсув підпису x по вертикалі від осі абсцис
   tyx=15;   // зсув підпису y по горизонталі від осі ординат
   tyy=15;   // зсув підпису y по вертикалі від краю рисунка
   ax=3;     // половина розміру по горизонталі стрілки на осі ординат
   ay=8;     // половина розміру по вертикалі   стрілки на осі абсцис


2. Використати такі налаштування для шрифта тексту:

   b.font = "italic 20px Times New Roman";

3. Використати такі для обчислення екранних координат ix, iy за відомими декартовими координатами x, y:

   ix=Math.floor((x(t)-x0)*nx/dx);
   iy=Math.floor((y1-y(t))*ny/dy);


Порівняти створену програму з демонстраційним розв'язанням.

6. Підбиття підсумків уроку
Виставлення оцінок.

7. Домашнє завдання
У разі потреби доробити класне завдання. Створену веб-сторінку зробити придатною для використання з сайту, а не лише з комп'ютера користувача — додати інтерфейс:

• підписи й поряд поля для введення значень типу кривої, її параметрів, проміжків значень абсциси й ординати, кількості відрізків ламаної, що наближає графік;

• кнопка запуску процесу побудови графіка при з введеними значеннями параметрів.

Або, використавши приклад роботи з файлами наявної розробки, створити код для запису зображення у форматі SVG.

SVG — Scalable Vector Graphics (англійською: масштабована векторна графіка) — специфікація мови розмітки на основі XML або формат файлу двовимірної векторної графіки (статичної, анімованої, інтерактивної).

Ця специфікація є відкритим стандартом, розробленим робочою групою SVG Working Group організації World Wide Web Consortium.

Файл svg можна створити і редагувати:

• у середовищі редактора векторної графіки, наприклад, Inkscape;
• у середовищі текстового редактора;
• за допомогою програми, написаної довільною мовою програму­вання.

Потрібно використати останній варіант. Інакше кажучи, створити програму (мовою Javascript), яка створить іншу програму (мовою розмітки) для зображення кривої, у тому числі графіка функції: лінійної, квадратичної, раціональної. Для цього немає необхідності вивчати детальний опис (англійською) з прикладами. Достатньо використати лише такі відомості.

<svg>…</svg> — контейнер, всередині якого (замість трьох крапок) записують всі інші вказівки svg (при створення статичного малюнку у файлі формату svg). Наприклад, контейнер:

<svg width="600" height="400" xmlns:sodipodi="http://sodipodi.sourceforge.net/DTD/sodipodi-0.dtd" xmlns="http://www.w3.org/2000/svg">
</svg>

передбачає створення малюнку розміру 600×600 пікселів.

<line /> — вказівка для побудови зображення відрізка прямої.

Наприклад, вказівка:

<line x1="12" y1="34" x2="56" y2="78" style="stroke:rgb(0,0,0);stroke-width:2" />

передбачає створення зображення відрізка прямої:

• суцільна лінія чорного кольору — див. style="stroke:rgb(0,0,0);
• товщини 2 — див. stroke-width:2;
• сполучено точки з екранними координатами (12; 34) і (56, 78).

<text>…</text> — контейнер, що описує форматування символів тексту і всередині якого записуєть контейнери для виведення послідовностей символів.

<tspan>…</tspan> — контейнер, що вказує яку послідовність символів і у якому місці потрібно розташувати.

Наприклад, вказівка:

<text style="font-size:12px;font-style:italic;font-weight:normal;font-family:Ubuntu,Calibri"><tspan x="12" y="34">текст для виведення</tspan></text>

передбачає таке виведення тексту:

• гарнітура — Ubuntu або Calibri, якщо Ubuntu немає;
• розмір — 12рх;
• накреслення — курсив (italic) звичайний (normal);
• відносні екранні координати верхнього лівого кута тексту — (12; 34).

Примітка. У разі потреби можна використати демонстраційне розв'язання мовою Ruby наявної розробки уроку.

Текст упорядкував Олександр Рудик.
