Конвертування растрового зображення у векторне

Розробка уроку — практичної роботи

Тема: конвертування растрового зображення у векторне.

Мета: сформувати предметні компетенції щодо технологій побудови векторних зображень з растрових. Учень повинен

пояснювати призначення:

середовища Inkscape;
середовища мови програмування.

вміти:

відкривати, переглядати і зберігати малюнки;
програмними засобами перетворювати попіксельно файли растрової графіки у файли векторної графіки.

Обладнання: комп'ютери з встановленими ОС, Inkscape, (дана) інструкція.

Структура уроку

Організаційний момент.
Актуалізація опорних знань.
Інструктаж з ТБ.
Формування навчального досвіду.
Підбиття підсумків уроку.
Домашнє завдання.

Хід уроку

1. Організаційний момент
Вітання з класом. Перевірка присутності і готовності учнів до уроку.

2. Актуалізація опорних знань

Будь-яке (електронне) графічне зображення зберігають у файлі. Спосіб розташування даних при їх збереженні у файлі визначає формат файлу — правила запису (кодування) цих даних. Розрізняють формати файлів растрових зображень і векторних зображень.

Растрові зображення зберігають у файлі у вигляді прямокутної таблиці, у кожній клітинці якої записаний двійковий код кольору відповідного пікселя. Такий файл зберігає дані і про інші властивості графічного зображення, а також алгоритм його стискування.

Векторні зображення зберігають у файлі як перелік об'єктів і значень їх властивостей: координат, розмірів, кольорів заповнення і штриху (контуру) тощо.

І растрових, і векторних форматів графічних файлів є багато. Серед цього різноманіття немає того ідеального, який би задовольняв усім можливим вимогам. Вибір того або іншого формату для збереження зображення залежить від цілей і завдань роботи із зображенням:

якщо потрібна фотографічна точність відтворення кольорів, то перевагу віддають одному з растрових форматів;
логотипи, схеми, елементи оформлення доцільно зберігати у векторних форматах.

З векторного зображення отримати растрове доволі просто з використанням створення копій екрану. У цій роботі буде розглянуто створення векторного зображення з растрового на прикладі схеми вишивки хрестиком, для яких векторне зображення доцільніше.

Схеми вишивки хрестиком містять багато зображень растрової графіки у форматі gif. Всі ці зображення складаються з квадратів, а всі пікселі кожного квадрату мають один і той самий колір. Збільшення масштабу у цілу кількість разів для таких зображень здавалося б не має викликати "розмиття" межі між областями, зафарбованими у різні кольори.

Охочі можуть ознайомитися з даними за такими посиланнями:

cимволічне значення традиційних орнаментів українських вишитих рушників;
таємничі коди предків: 12 головних символів української вишивки;
таємничі коди предків: головні символи української вишивки (фото);
код нації: що означає символіка української вишиванки та відмінності у різних регіонах;
топ-10 найдавніших символів української вишивки;
cимволіка в українській вишивці;
українська вишивка — що приховує унікальний код нації?

3. Інструктаж з ТБ
4. Формування навчального досвіду

Завдання 1. Розглянути зображення і, змінюючи масштаб відображення натисканням клавіш + чи -, пересвідчитися у "розмитті" меж між областями, зафарбованими у різні кольори при збільшенні масштабу.

Завдання 2. Конвертувати зображення у формат svg за допомогою сервісу convertio.co/vector-converter/. Порівняти з очікуваним. Знайти відмінності від оригіналу.

Завдання 3. Конвертувати зображення у формат svg за допомогою сервісу products.aspose.app/svg/uk/image-vectorization. Порівняти з очікуваним. Знайти відмінності від оригіналу.

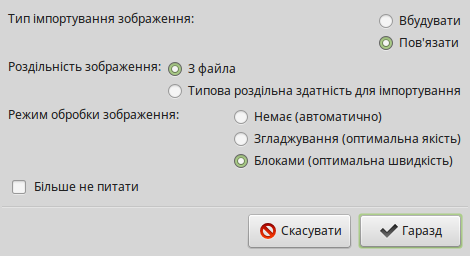

Завдання 4. Завантажити файл у середовище Inkscape з такими параметрами.

Зберегти файл у форматі svg, використавши вказівку меню Файл / Зберегти як... або натиснувши клавіші Ctrl + Shift + S. Помітити появу у поточній теці файлу sm_soroc.gif.svg. Змінюючи масштаб відображення натисканням клавіш + чи -, пересвідчитися у відсутності "розмиття" меж між областями, зафарбованими у різні кольори при збільшенні масштабу. Знищити оригінал файлу sm_soroc.gif, оновити вікно програми перегляду (наприклад, браузера) і помітити зміни. Які?

5. Підбиття підсумків уроку
На основі результатів виконання завдань 2-4 встановити, який спосіб конвертування файлу растрової графіки у файл векторної графіки дає найкращу якість. Який недолік має цей спосіб? Виставлення оцінок.

6. Домашнє завдання
Використавши дані про попіксельне опрацювання даних з розробки уроку "Створення моделей рівномірного прямолінійного руху об’єкта, руху об’єкта на площині з перешкодами та з вибором шляху" мовами C++, C#, Java, Javascript, PHP, Python, Rubу, створити на програму запису даних про кольори пікселів растрового зображення даними про властивості квадратів сталого розміру й відповідного кольору у форматі svg. Або використовувати заповнення контуру (stroke). Це завдання виконувати лише після вивчення відповідних тем з програмування.

Текст упорядкував Олександр Рудик.
